根據除塵器功能的不同， 插板閥可分為手動型插板閥、氣動型插板閥和電動型插板閥等形式。各類形插板閥的規格和要求比較簡單。
(1)手動插板閥 根據其操作結構形式又分為蝶、杆型和手柄型兩種，一般與旋轉閥配套使用。僅作為旋轉閥檢修時 的灰鬥切斷作用 . 如除塵器灰鬥的卸灰等。
(2) 氣功型插板閥用於粉塵自動排出控製，在電爐除塵係統中可用於沉降室或燃燒室灰鬥的排灰 。
(3) 電動型插板閥用於粉塵和漿液等的自動排出控製，在電爐除塵係統中可用於沉降室或燃燒室灰鬥的排灰。電動型插板閥外形。該 閥使用壓力小於 0.05 MPa，溫度小於300℃。
二、電動插板閥結構特點
1.插板閥采用全封閉式結構設計，插板開啟後位於另一側密閉的檢修室內。
2．插板采用的整平板，並對插板的密封麵進行車銑切屑加工,密封間隙小,密封性能好。
3.插板閥與現場管道連接方式可以為法蘭螺栓連接、插入反法蘭或管道直接對焊連接。
4.電動插板閥由啟閉電動裝置驅動螺杆副旋轉產生軸向移動，再經過導向傳動螺杆套帶動插板移動，抽出或推入插板，完成插板的開啟或關閉動作，運行平穩。
5.氣動插板閥由啟閉氣缸插入殼體內拉動或推動插板的開啟或關閉。
電動（氣動）插板閥開啟或關閉通過安裝在插板二側麵上的滑動滾輪，使插板在軌導內運行，采用優化設計方案，插板移動平穩輕便，驅動力矩小。
三、工作原理：
該閘門主要由框架、絲杆螺母、手輪、閘板組成，手輪(鏈輪)轉動，絲杆帶著絲杆螺母和閘板作水平方向的往複運動，達到閥門的啟閉目的。
四、主要連接尺寸

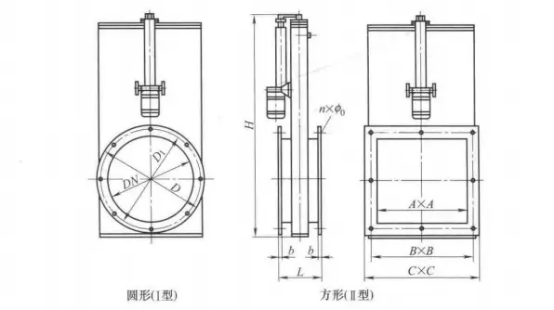

主要外形及連接尺寸本產品驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置
