二、構造及工作原理

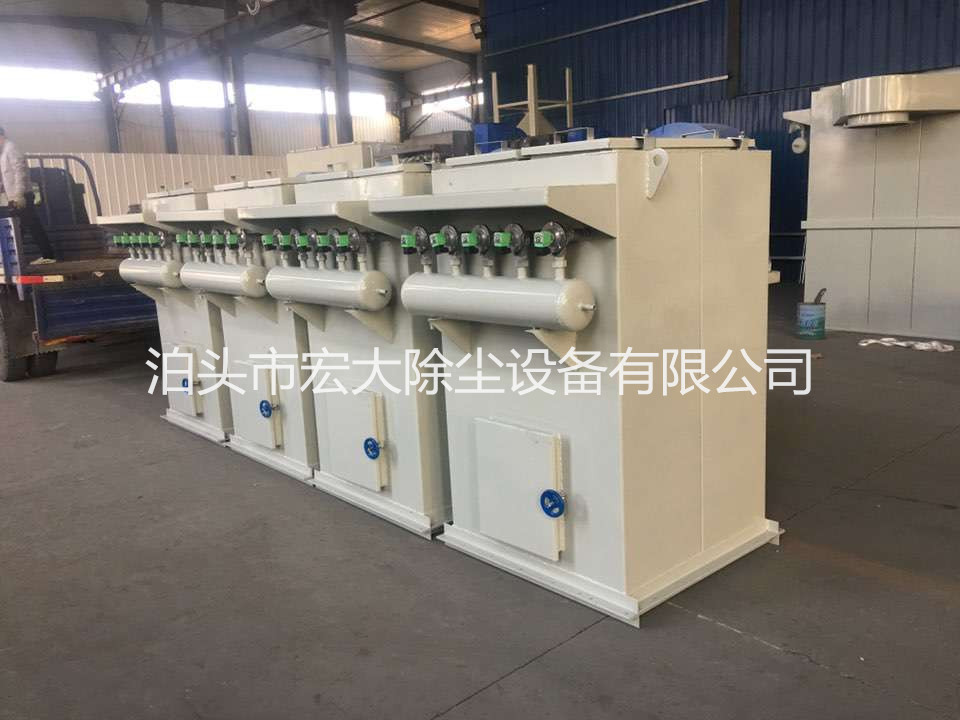

1 、單機布袋除塵器結構
該設備主要有以下部分組成：
（ 1 ）箱體：包括袋室、淨氣室、多孔板、 濾袋 、濾袋骨架、檢修門、箱體設計耐壓 5000Pa 。
（ 2 ）噴吹係統：包括主氣管、噴吹管、脈衝閥、控製儀。
（ 3 ）進氣排灰部分有兩種形式：一種為標準帶灰鬥式，另一種為敞開法蘭式。
2 、工作原理
含塵氣體由進氣口進入灰鬥或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為淨氣進入淨氣室，再經淨氣室排氣口，由風機排走。粉塵積附再濾袋的外表麵，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不_過 1200Pa ，袋式 除塵器 能繼續工作，需定期_濾袋上的粉塵。清灰是由程序控製器定時順序啟動脈衝閥，使氣包內壓縮空氣（ 0.5~0.7MPa) ，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍於一次風的周圍空氣（稱二次風）進入濾袋在瞬間急劇膨脹，並伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。
。
三、選型
1 、型號說明
該單機有 32 、 48 、 64 、 80 、 96 、 112 六種規格，其中每個規格分為兩種安裝形式，以滿足不同場合的使用要求，具體型號說明如下：
2 、選型參數及選型原則
（ 1 ）布袋除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的數值，按略小於技術性能表中的數值為原則，其相對應的除塵器型號，即為所需要的收塵器型號 .
（ 2 ）表中的耗氣量為工廠集中供氣時的情況，如單獨使用空壓機時，表中的耗氣量要放大 1.5 倍。
（ 3 ）壓縮空氣耗量欄中，所提出的耗氣量為該型號設備的耗氣量。

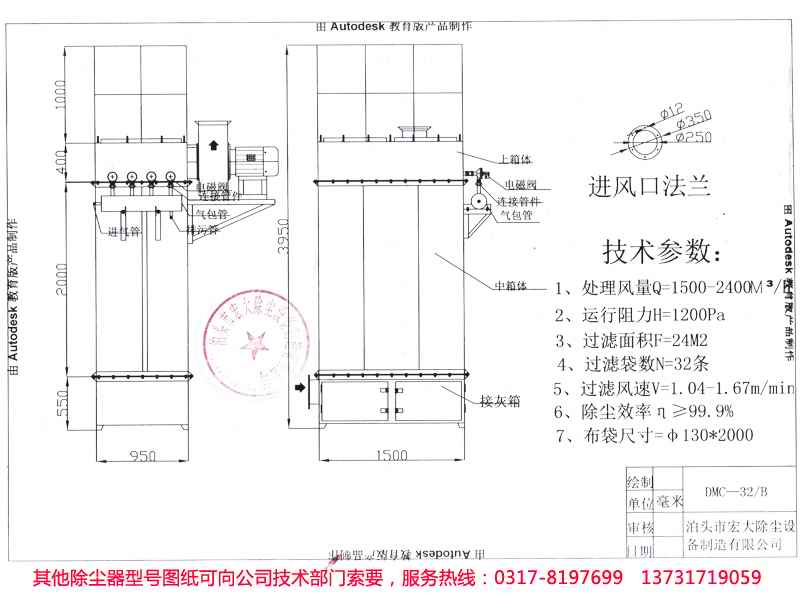

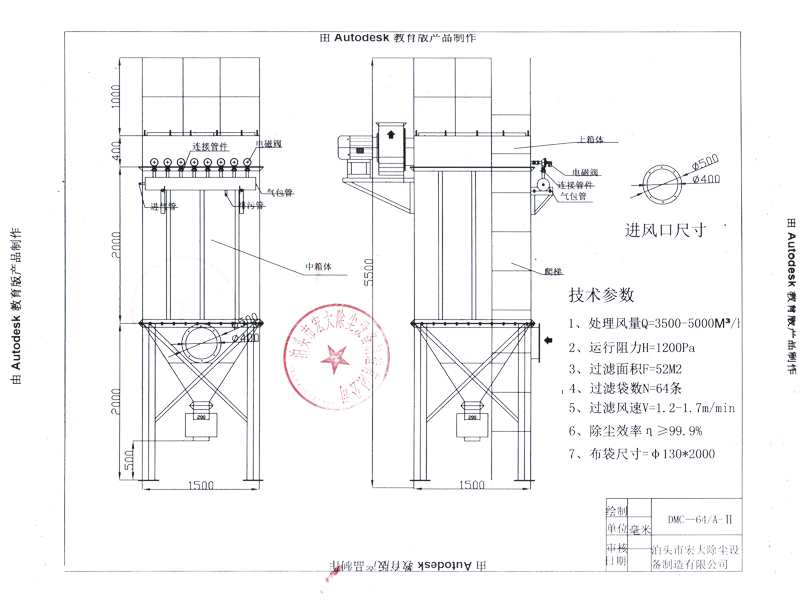

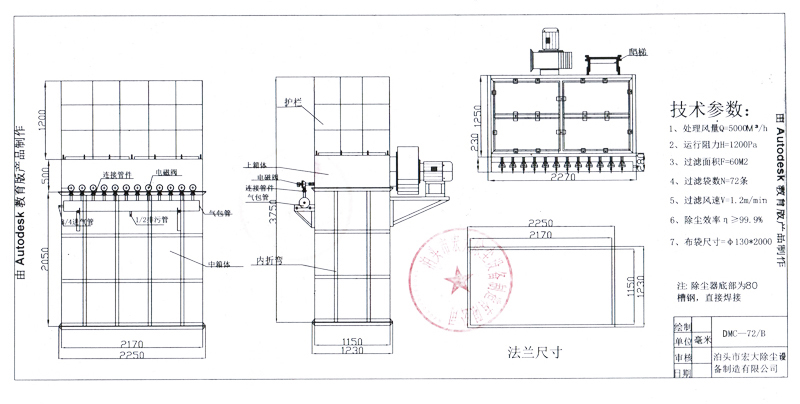

3 、設備外形及基礎（見附圖），我公司還可根據用戶場地情況設計符合用戶要求外形的除塵器。
|
|
DMC-32 |
DMC-48 |
DMC-64 |
DMC-80 |
DMC-96 |
DMC-112 |
||||||||||||||||
|
總過濾麵積（ m2 ） |
24 |
36 |
48 |
60 |
72 |
84 |
||||||||||||||||
|
過濾風速（ m/min ） |
1.04 ～ 1.67 |
1.15 ～ 1.62 |
1.21 ～ 1.74 |
1.25 ～ 1.67 |
1.27 ～ 1.62 |
1.28 ～ 1.68 |
||||||||||||||||
|
處理風量（ m3/h ） |
1500 ～ 2400 |
2500 ～ 3500 |
3500 ～ 5000 |
4500 ～ 6000 |
5500 ～ 7000 |
6500 ～ 8500 |
||||||||||||||||
|
濾袋數量（條） |
32 |
48 |
64 |
80 |
96 |
112 |
||||||||||||||||
|
耗氣量（ m3/min ） |
0.032 |
0.048 |
0.064 |
0.08 |
0.096 |
0.11 |
||||||||||||||||
|
入口濃度（ mg/Nm3 ） |
200 |
|||||||||||||||||||||
|
出口濃度（ mg/Nm3 ） |
50 |
|||||||||||||||||||||
|
噴吹壓力（ Mpa ） |
0.5 ～ 0.7 |
|||||||||||||||||||||
|
承受負壓（ Pa ） |
5000 |
|||||||||||||||||||||
|
設備阻 力（ Pa ） |
≤1200 |
|||||||||||||||||||||
|
脈衝閥 |
規格 |
|
||||||||||||||||||||
|
數量（個） |
||||||||||||||||||||||
|
電機型號功率 |
Y90S-2 |
Y90L-2 |
Y100L-2 |
Y132S1-2 |
Y132S1-2 |
Y132S2-2 |
||||||||||||||||
|
（ KW ） |
1.5 |
2.2 |
3.0 |
5.5 |
5.5 |
7.5 |
||||||||||||||||
|
|
|||||||||||||||||||||
我廠提供的產品不含除塵器三口（進氣口、排氣口、排灰口）以外的部分。如主排風機、非標管道、保溫材料、空氣壓縮機、輸送設備安裝及電線電纜等，如用戶需要，我廠可代為辦理。
1. 供貨範圍
（ 1 ）除塵器本體一台（套）
（ 2 ）除塵器濾袋一套（含骨架等）
（ 3 ）電氣控製櫃一台（套）
（ 4 ）鎖風裝置一台（套）， B 型設備不含其項
（ 5 ）壓氣係統元件一台（套）
2. 服務方式
（ 1 ）負責指導安裝，質量檢測和跟蹤，培訓崗位工人和相關技術人員。 鑄鐵平台高強耐用
（ 2 ）負責調試達標。
（ 3 ）建立長期服務網店，長期提供易損的配備件並隨時到廠為用戶解決相關問題，並提供相關技術谘詢。
（ 4 ）如我們樣本中的定型產品不能滿足工藝要求時，可根據用戶提出的要求，對收塵器進行特殊設計製造。
3. 提供的資料
（ 1 ）提供除塵器安裝調試說明書
（ 2 ）提供除塵器使用說明書
（ 3 ）提供除塵器電控裝置接線圖
（ 4 ）提供除塵器電控裝置操作說明書
（ 5 ）提供發貨清單
（ 6 ）提供產品合格證書
